Ang slewing crane ay isang lifting machine na umiikot sa isang vertical axis para mailagay ang load kahit saan sa loob ng working radius ng crane nang hindi ginagalaw ang barko, trak, o pundasyon. Para sa isang sisidlan, ang praktikal na sagot ay simple: kung ang kreyn ay dapat makakita ng mga kargada sa gilid, papunta sa isang pantalan, o sa pagitan ng mga posisyon ng deck, tukuyin ang slewing; kung ito ay umaangat lamang sa isang nakapirming arko, ang isang stiff-boom o telescopic crane ay kadalasang mas magaan, mas mura, at mas madaling ma-certify. Ang natitirang detalye—kapasidad, torque, drive, at klase—ay dapat gawin mula sa load chart, hindi mula sa iisang headline number.
Ano ang Tinutukoy ng Slewing Crane?
Ang slewing ay pag-ikot tungkol sa isang patayong axis. Ang isang slewing crane kung gayon ay pinagsasama ang isang load-hoisting system na may slewing bearing, isang jib o boom, at isang control system na nagpapahintulot sa operator na ilagay ang hook sa isang partikular na radius at anggulo. Sa kubyerta, ang pag-ikot na iyon ang nagpapalit ng crane mula sa isang simpleng hoist sa isang tool sa pagpoposisyon.
Ang mga pangunahing grupo ng istruktura ay ang pedestal o column, ang slewing ring at drive, ang jib, ang hoist winch, ang luffing system, at ang power unit. Ang hydraulic cranes ay gumagamit ng hydraulic motor at gearbox sa slewing ring; ang mga electric crane ay gumagamit ng motor at preno; Ang mga diesel crane ay nagdadala ng sarili nilang makina at hydraulic pump. Ang control interface ay maaaring isang pendant, isang radio remote, o isang cabin, depende sa tungkulin at visibility.
Madalas nalilito ang dalawang termino. Ang slewing speed ay ang angular velocity ng crane, kadalasang sinusukat sa revolutions kada minuto. Ang slewing torque ay ang sandali na kinakailangan upang simulan at ihinto ang pag-ikot na iyon sa ilalim ng listahan ng karga, hangin, at sisidlan. Ang crane na may generous load chart ngunit marginal slewing torque ay hindi ligtas sa isang beam sea, dahil hindi maayos ng operator ang pag-aresto sa load.
Slewing vs Non-Slewing: Ang Tanong sa Pagbili
Pumili ng slewing kapag ang working area ay two-dimensional; piliin ang non-slewing kapag ang elevator ay paulit-ulit at masikip ang deck space. Ang isang non-slewing crane ay maaaring isang mas mahusay na komersyal na pagpipilian para sa isang maliit na workboat na nag-aangat lamang ng sarili nitong mga tindahan, dahil iniiwasan nito ang slew ring, ang slewing brake, at ang sobrang pagsusuri sa klase na kasama ng umiikot na istraktura.
Ang mga slewing crane ay kumikita ng kanilang gastos sa tatlong sitwasyon: quayside o ship-to-ship transfer, kung saan ang hook ay dapat umabot sa labas ng katawan ng barko; offshore supply at platform work, kung saan ang crane ay dapat sumunod sa isang gumagalaw na target; at pangkalahatang serbisyo ng deck, kung saan kailangang makita ng operator ang isang load sa isang partikular na papag o hatch nang hindi nababaluktot ang sisidlan.
- Gumamit ng slewing para sa over-the-side lift, paghawak ng hose, at paglipat ng mga tindahan.
- Gumamit ng non-slewing para sa fixed-arc engine room o provision crane.
- Ikumpara ang load chart sa kinakailangang radius, hindi sa hook.
- Suriin ang slewing brake at emergency lowering function bago bumili.
Mga Karaniwang Slewing Crane Configuration
Ang pinakakaraniwang configuration ng sasakyang-dagat ay isang pedestal-mounted jib crane na may hydraulic slewing ring, isang luffing cylinder, at isang hoist winch. Ang mga port jib crane ay gumagamit ng parehong prinsipyo ngunit kadalasan ay mas malaki, mas mabilis, at nakakabit sa isang riles o fixed quay foundation. Ang mga offshore crane ay nagdaragdag ng heave compensation o constant-tension control, habang ang mga compact deck crane ay maaaring gumamit ng electric slewing motor para sa mas mababang maintenance.
Para sa isang tagagawa, ang kapaki-pakinabang na paghahati ay sa pamamagitan ng pagmamaneho at tungkulin sa halip na sa pamamagitan ng pangalan. Ang isang 2000 kN-class crane at isang maliit na store crane ay maaaring parehong pumatay, ngunit hindi sila nagbabahagi ng mga bearings, preno, o pilosopiya ng kontrol. Ang mga mamimili ay dapat humingi ng isang pangkalahatang pagguhit ng pag-aayos, ang tsart ng pagkarga, at ang slew torque na pagkalkula—hindi lamang isang sukat ng kapasidad.

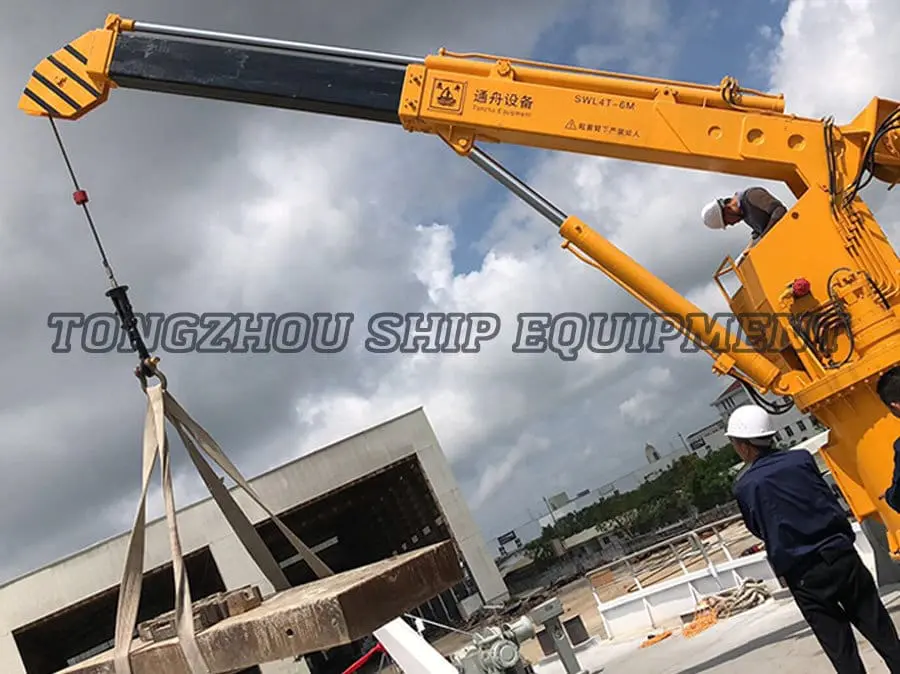

Ship Deck at Offshore Cranes Galugarin ang deck ng barko at mga offshore crane na may mga configuration ng buko, teleskopiko, at lattice boom para sa paghawak ng kargamento at mga tungkulin sa pag-aangat sa labas ng pampang. Tingnan ang Produkto → Pangunahing Pamantayan sa Pagpili
Magsimula sa load chart sa worst-case radius, pagkatapos ay magtrabaho nang paatras para masira ang torque, duty class, at certification. Ang crane na nakakatugon sa maximum load lamang sa minimum radius ay hindi katulad ng crane na nakakatugon sa working load sa kinakailangang outreach.
| Parameter | Ano ang dapat i-verify | Praktikal na epekto |
|---|---|---|
| Na-rate na kapasidad at load curve | Kapasidad sa aktwal na radius, haba ng boom, at taas ng hook | Ang 20 t crane ay maaaring magtaas lamang ng 5 t sa 12 m; ang paggamit ng numero ng headline ay maaaring mag-overload sa pedestal. |
| Slewing metalikang kuwintas at bilis | Start/stop torque sa ilalim ng full load, wind, at list | Ang mababang torque ay nagdudulot ng load drift at nahihirapang makita ang hook. |
| Klase ng tungkulin | ISO/FEM duty cycle, magsisimula kada oras, average load | Ang isang light-duty crane na patuloy na ginagamit ay magpapainit sa haydrolika at maagang masusuot ang slew ring. |
| Uri ng drive | Haydroliko, electric, o diesel; rating ng mapanganib na lugar | Ang pagpili ng drive ay nagbabago ng tugon, pagpapanatili, ingay, at mga kinakailangan sa supply ng kuryente. |
| Sertipikasyon | Pag-apruba ng lipunan ng klase para sa nilalayong bandila ng barko | Kung wala ang tamang sertipiko, ang kreyn ay hindi maaaring mai-install sa isang classed vessel. |
| Structural interface | Pedestal bolt pattern, deck reinforcement, mga detalye ng weld | Ang hindi magandang disenyo ng pundasyon ay naglilipat ng panginginig ng boses sa deck at nagpapaikli sa buhay ng slew ring. |
Hydraulic, Elektrisidad, o Diesel Magmaneho?
Ang hydraulic drive ay ang default para sa heavy slewing crane, electric drive ang pinakamalinis na opsyon kapag ang ship power ay maaasahan, at ang diesel drive ay ang tanging praktikal na pagpipilian kung saan walang supply ng kuryente. Dapat sundin ng desisyon ang balanse ng kapangyarihan ng sasakyang pandagat, hindi ang katalogo ng crane lamang.
| Drive | Pinakamahusay na akma | Pangunahing trade-off |
|---|---|---|
| Hydraulic | Mataas na load, madalas na pag-slewing, offshore at deck service | Kailangan ng hydraulic power unit, oil cooling, at disiplinadong kontrol sa kontaminasyon. |
| Electric | Harbor, panloob, at mas maliliit na sasakyang-dagat na may matatag na kapangyarihan | Ang laki ng motor at preno ay mabilis na lumalaki sa pagkarga; hindi gaanong mapagparaya sa madalas na pagsisimula. |
| Diesel | Mga barge, malalayong lugar, at sasakyang-dagat na walang sapat na kapasidad ng kuryente | Ang gasolina, tambutso, ingay, at pagpapanatili ng makina ay nagdaragdag ng gastos sa pagpapatakbo. |
Sa isang hydraulic crane, ang power unit ay hindi isang commodity. Tinutukoy nito ang temperatura ng langis, pagsasala, at ang tugon ng slewing motor. Tukuyin ang dami ng reservoir, mas malamig na rating, at antas ng pagsasala laban sa aktwal na duty cycle kaysa sa nominal na presyon ng crane.
Saklaw ng Marine Hydraulic Power Unit Mag-browse ng Hydraulic Power Unit 01–09 para sa marine deck machinery, na may mga link sa pagtatanong para sa pagtutugma ng hydraulic power, filtration, at mga pangangailangan sa pag-install. Tingnan ang Produkto → Pag-install, Istraktura, at Pag-apruba ng Klase
Ang pag-install ay nagsisimula sa deck foundation, hindi sa crane. Ang pedestal ay dapat ilipat ang overturning moment sa deck nang hindi lalampas sa pinapahintulutang stress o nagiging sanhi ng lokal na buckling. Iyon ay karaniwang nangangahulugan ng reinforced plating, insert plates, o isang nakatuong pundasyon na nakatali sa longitudinal na istraktura.
Ang pag-apruba ng klase ay isang hadlang sa disenyo, hindi isang pormalidad. Ang isang crane sa isang classed vessel ay dapat na survey para sa lifting appliance nito, at susuriin ng survey ang load chart, ang slewing brake, ang limit switch, ang emergency lowering system, at ang structural connection. Kung ang sasakyang pandagat ay nagbabago ng bandila o klase, ang dokumentasyon ng kreyn ay maaaring mangailangan ng pagsusuri.
Para sa kagamitan sa pag-aangat na naka-mount sa deck , ang interface sa pagitan ng crane base at ang istraktura ng barko ay nararapat sa parehong pansin tulad ng crane mismo. Ang maling pagkakahanay ng slewing ring, hindi pantay na bolt preload, o isang foundation na bumabaluktot sa ilalim ng load ay lalabas bilang ingay, pagtagas ng langis, at premature bearing failure.
Mga Puntos sa Pagpapanatili, Kaligtasan, at Karaniwang Pagkabigo
Ang mga slewing crane ay kadalasang nabigo sa slew ring, sa hydraulic system, at sa electrical control interface—hindi sa hook. Ang isang plano sa pagpapanatili na nakatutok sa tatlong lugar na iyon ay pipigil sa karamihan ng hindi planadong downtime.
- Suriin ang mga slew ring bolts para sa preload at corrosion sa bawat naka-iskedyul na inspeksyon.
- Lubricate ang slewing bearing at gear na ngipin gamit ang tinukoy na grasa, hindi isang pangkalahatang layunin na kapalit.
- Sample ng hydraulic oil at palitan ang mga filter sa kondisyon, hindi lamang sa mga oras ng kalendaryo.
- Subukan ang slewing brake, overload protection, at emergency lowering bago ang bawat operasyon.
- Siyasatin ang mga limit switch, pendant cable, at radio remote na baterya.
- Itala ang temperatura ng langis at mga uso sa presyon upang matukoy nang maaga ang pagkasira ng bomba.
Ang mga function ng kaligtasan ay hindi mga accessory. Ang overload limiter, slewing brake, at emergency lowering valve ay dapat masuri sa ilalim ng load, dahil ang crane na hindi makakapigil sa swinging load ay isang panganib anuman ang kapasidad nito.
FAQ
Ano ang pagkakaiba ng slewing at luffing?
Pinaikot ng slewing ang kreyn sa paligid ng vertical axis. Ang Luffing ay nagtataas o nagpapababa ng jib para baguhin ang working radius. Karamihan sa mga deck crane ay nangangailangan ng pareho: luffing para maabot ang load, at slewing para ilagay ito.
Paano ko pipiliin ang tamang kapasidad ng slewing crane?
Gamitin ang load chart sa maximum radius at ang pinakamasamang inaasahang listahan at hangin. Idagdag ang bigat ng hook block, slings, at anumang below-the-hook device. Pagkatapos ay kumpirmahin na ang pedestal at deck ay maaaring tumagal sa resultang overturning moment.
Mas maganda ba ang hydraulic slewing crane kaysa sa electric?
Ang hydraulic drive sa pangkalahatan ay nagbibigay ng mas makinis na slewing at mas mataas na torque density para sa mabibigat na load. Mas malinis at mas simple ang electric drive kung saan stable ang power ng barko at magaan ang duty cycle. Ang tamang sagot ay depende sa pagkarga, paggamit, at pagkakaroon ng kuryente.
Anong sertipikasyon ang dapat magkaroon ng slewing crane?
Dapat itong magdala ng pag-apruba mula sa class society na kinakailangan ng watawat at kalakalan ng barko. Kasama sa mga karaniwang pag-apruba ang CCS, ABS, BV, DNV, LR, NK, at KR. Dapat tumugma ang certificate sa aktwal na configuration ng crane, hindi sa generic na model sheet.
Bottom Line
Tumukoy ng slewing crane mula sa load chart sa working radius, pagkatapos ay i-verify ang slew torque, duty class, uri ng drive, at pag-apruba ng klase. Ang hydraulic drive ay nananatiling praktikal na pagpipilian para sa mabigat na serbisyo sa deck; nababagay ang electric drive sa mas magaan, mas malinis na operasyon; Ang diesel drive ay sumasaklaw sa mga sasakyang-dagat na walang maaasahang kapangyarihan. Kunin ang pundasyon at ang landas ng sertipikasyon sa simula, at gugugol ng crane ang buhay nito sa pag-angat sa halip na maghintay para sa pagkumpuni.
